Hidrolik Kaldırmalı Pozisyoner – BHP (3AX)

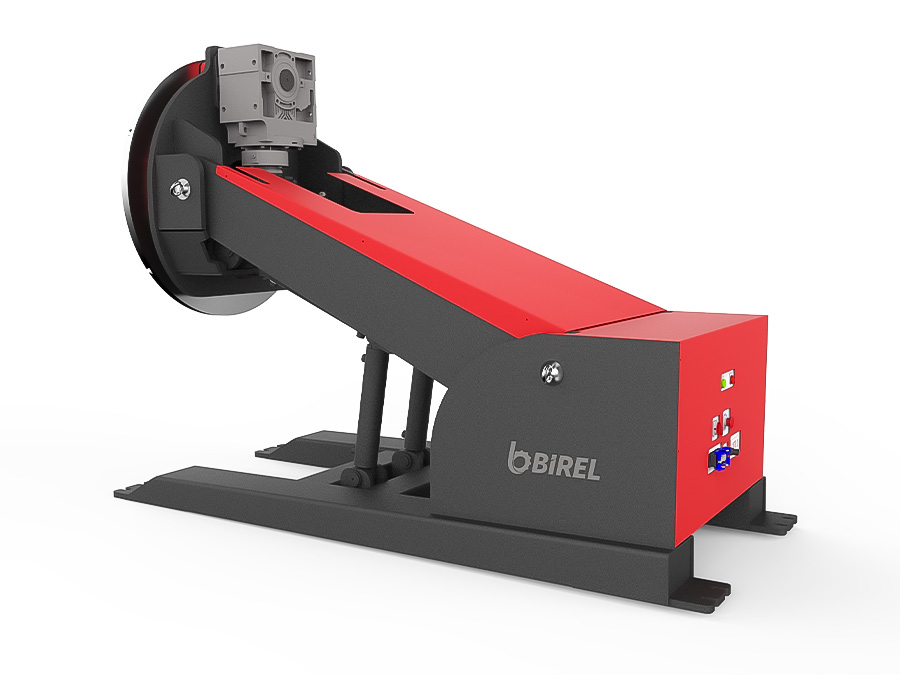

BHP Kaynak Döner Tablası, çalışma tablasının açısal olarak dönmesi ve eğilmesi işlevini sağlamak için en uygun konfigürasyonda tasarlanmıştır.

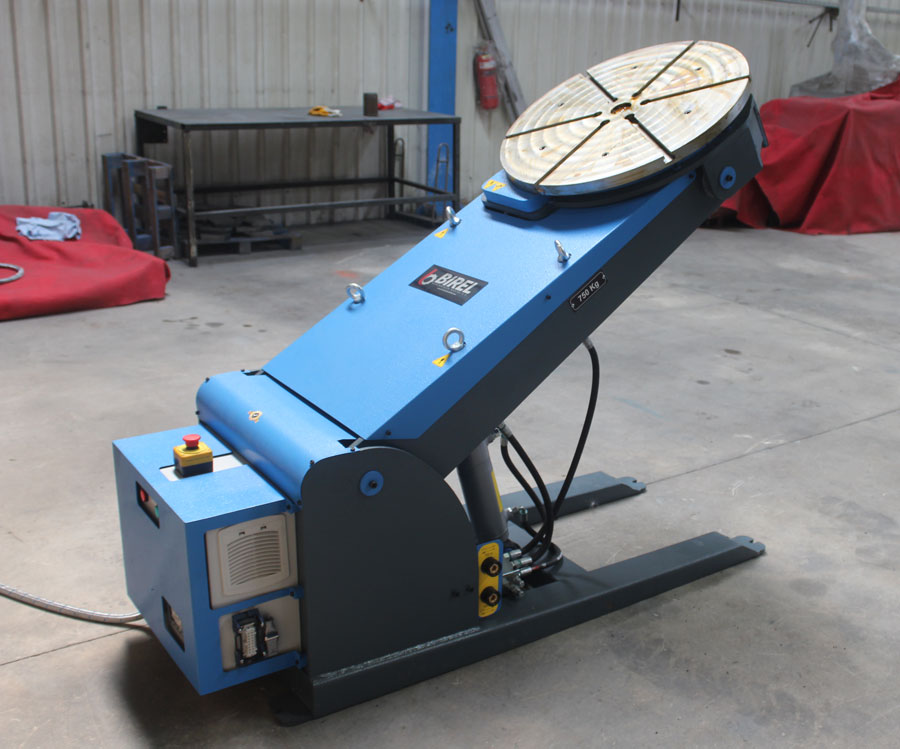

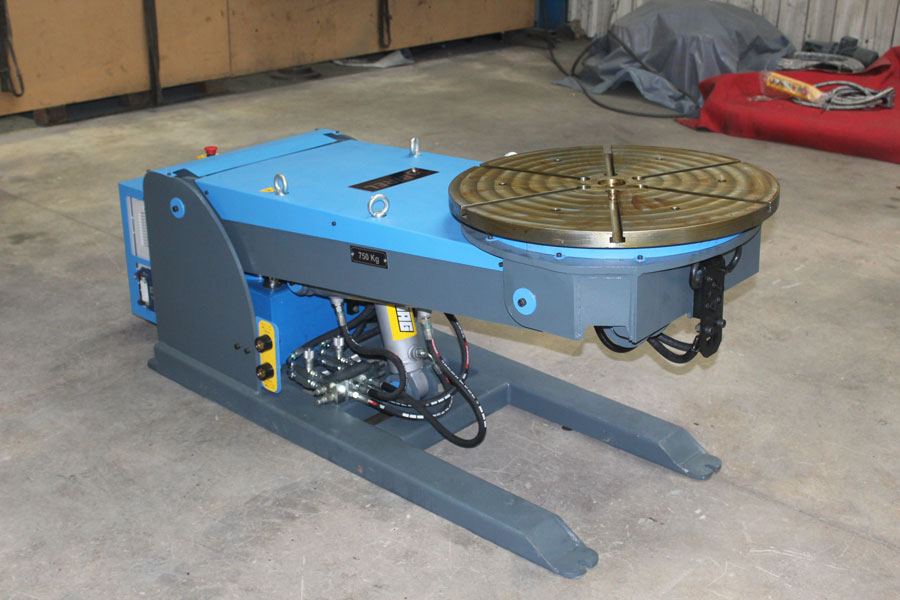

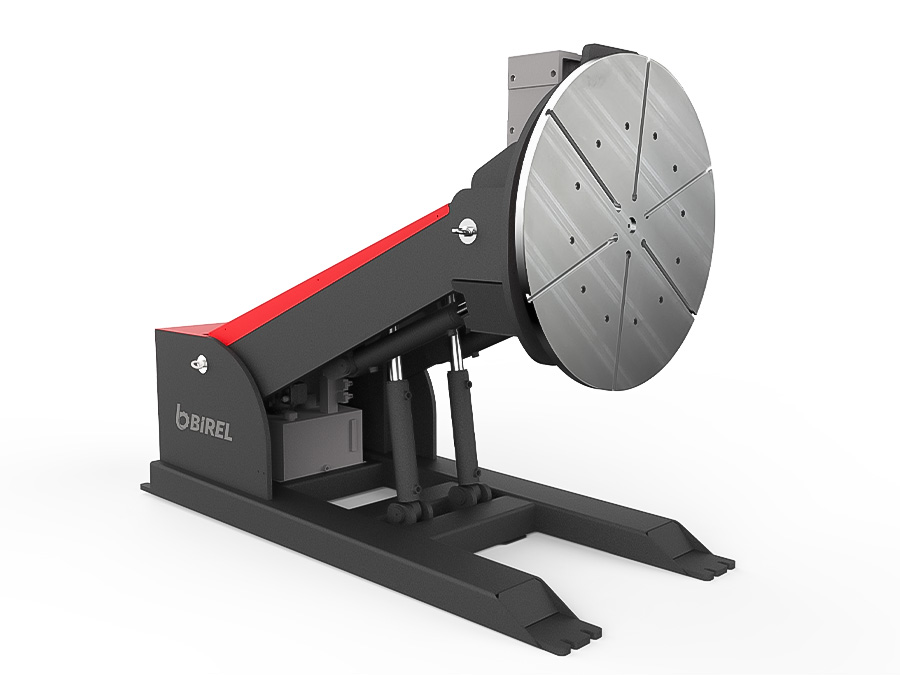

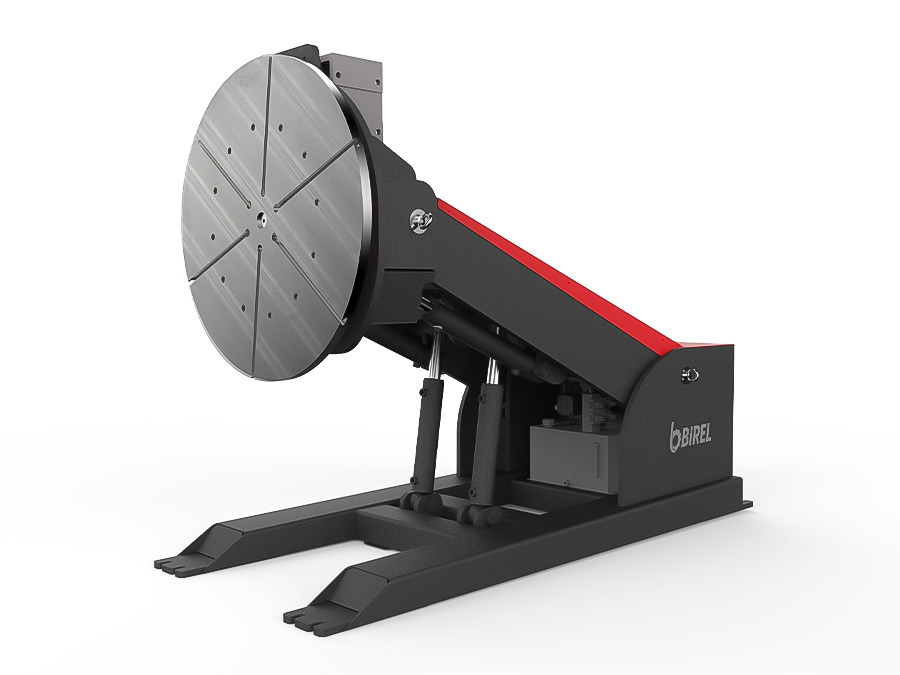

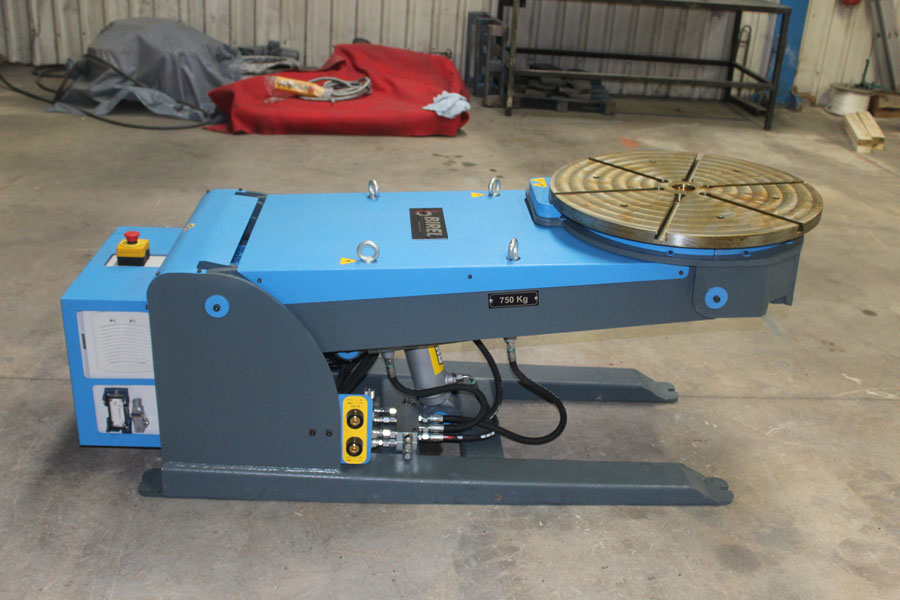

BHP model Hidrolik Yükseltme Pozisyoneri, çalışma tablasının açısal olarak döndürülmesi ve eğilmesi işlevini sağlamak için en uygun konfigürasyonda tasarlanmıştır.

Diğer pozisyonerlerden farklı olarak, BHP model Hidrolik Yükseltme Pozisyoneri ile iş parçası çalışma plakasına monte edilmesine rağmen, Yükseklik hidrolik olarak ayarlanabilir ve böylece Operatörler daha etkili ve verimli çalışabilir. BHP model Hidrolik Yükseltme Pozisyoneri, herhangi bir geometrik şekil gözetmeksizin, boyutlar dahilindeki tüm parçaları konumlandırma ve uygun kaynak kenarı oluşturma yeteneğine sahiptir.

BHP model Hidrolik Yükseltici Pozisyoner, yapısal olarak Gövde, Motor, Çalışma tablası döndürme ve yatırma sistemleri, elektrik panosu ve kablolu uzaktan operatör kumandasından oluşmaktadır. BHP model Hidrolik Yükseltici Pozisyoner yapısal olarak en iyi koruyucu sisteme sahiptir. Ağır parçalara karşı pozisyoner tesis zeminine sabitlenmelidir.

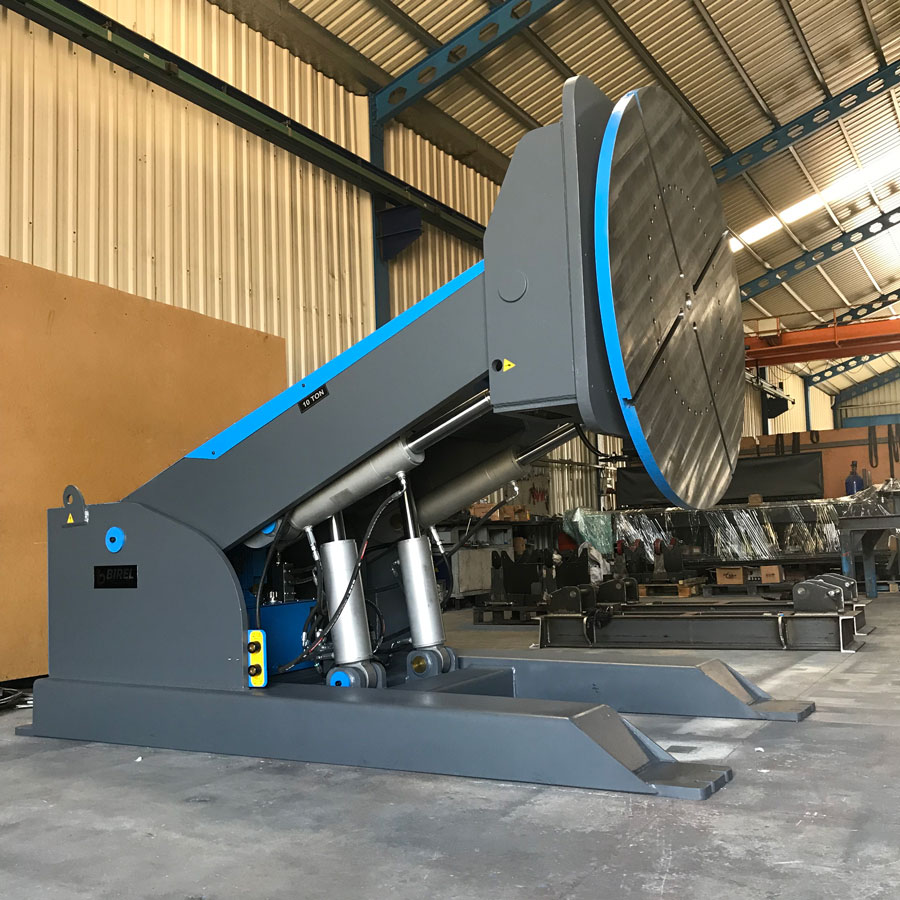

BHP model Hidrolik Yükseltici Pozisyoner’in Çalışma Tablası’nın dönüşü dişli aktarma sistemi ile yapılmakta, eğme ve yükseklik hareketleri ise hidrolik sistem ile gerçekleştirilmektedir.

Slot Groove veya T-Groovedworktable ile iş parçasının hızlı bir şekilde bağlanmasını sağlar. BHP-Hidrolik Yükseltici Pozisyoner Çalışma Masası standart olarak Yivli olarak tedarik edilir. Opsiyonel olarak, Çalışma Tezgahı T Yivli olarak talep edilirse Kalın Levha da opsiyonel olarak imal edilebilir.

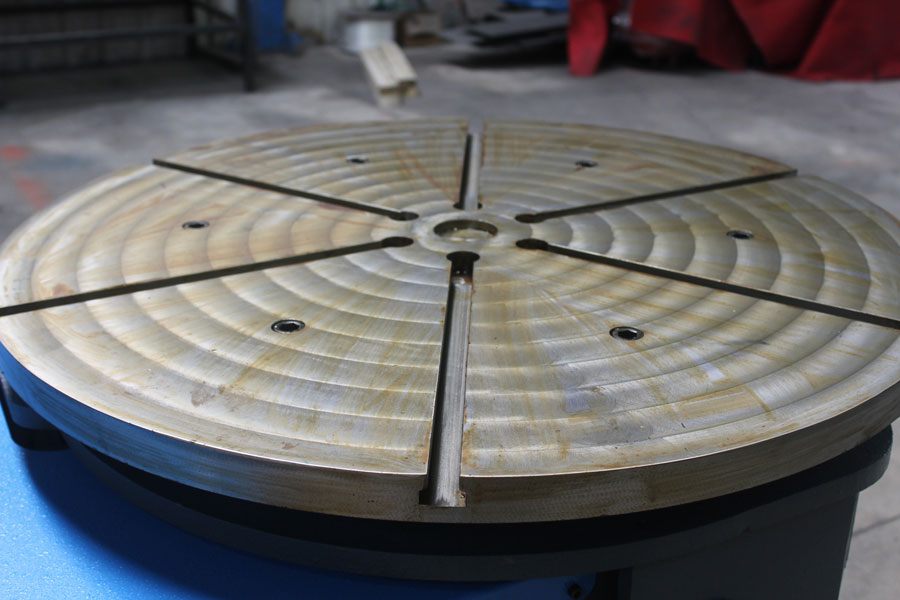

Yuvalı Yuvarlak Çalışma Masası
Ayarlanabilir çalışma masası dönüş hızı

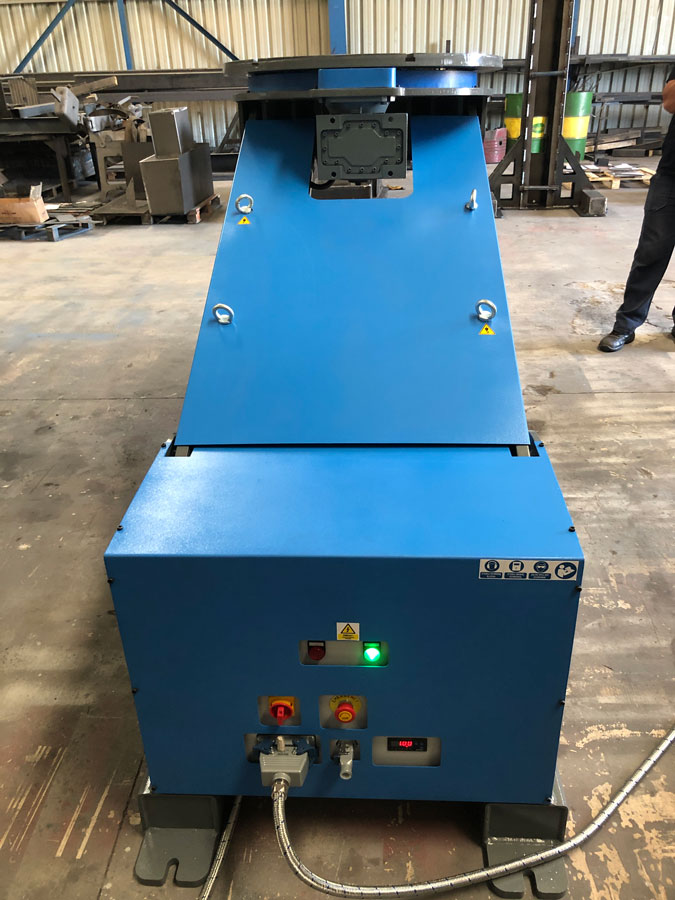

Elektrik Kabini üzerinde Dönme Hızı Dijital göstergesi

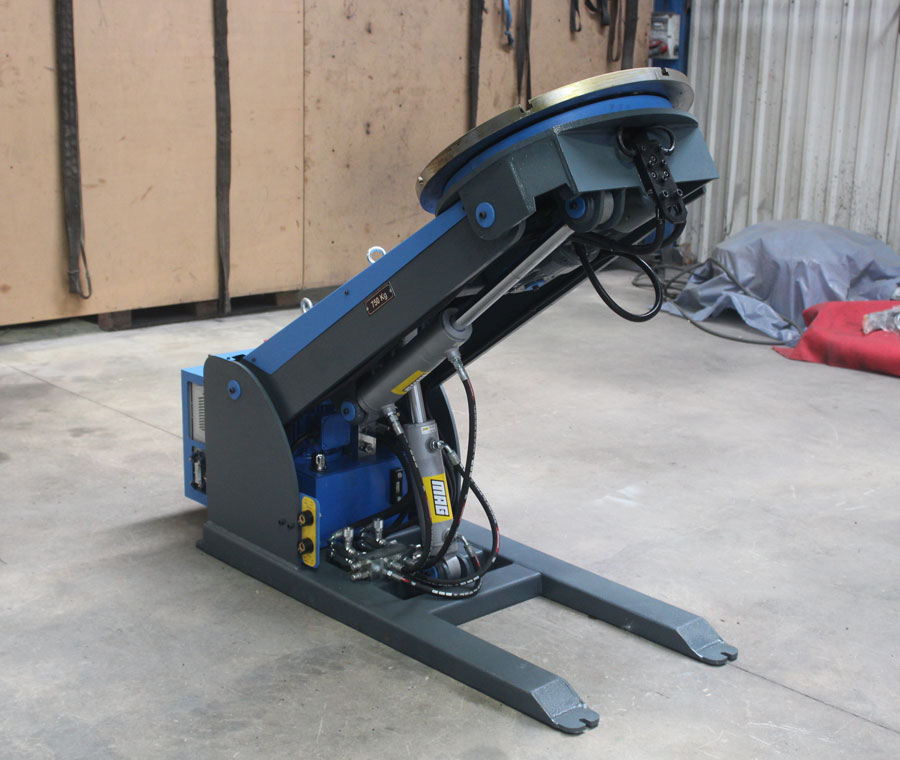

Devirme için hidrolik hareket

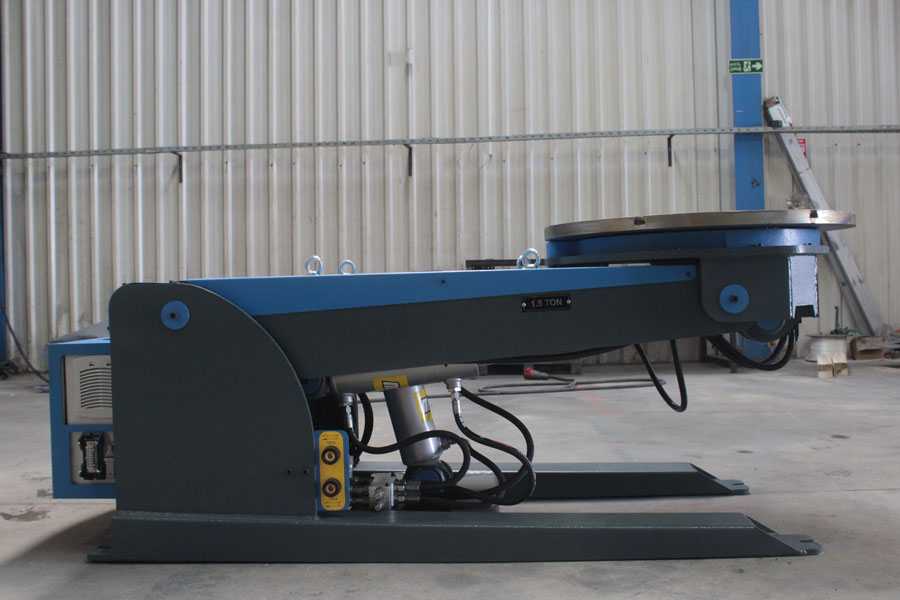

Yükseltme için hidrolik hareket
Hareketi sonlandırmak için Limit Anahtarları
5 m. El Kumanda Üniteli Kumanda Kablosu
5 m. Güç Kablosu
Fren ve Fan Soğutmalı Motor
Kaynak Topraklama Grubu
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr + Topraklama)
Bir (1) Yıl Garanti (aşınan parçalar garanti kapsamı dışındadır)

Birel Makine standart olarak 0,5 – 0,75 – 1 – 1,5 – 2 – 3,5 – 5 – 8 – 10 – 15 ton kapasitelerde BHP modelleri sunmaktadır
Özel koşullarda, bu standart kapasitelerin dışında, Birel Makine, müşteri standartlarına ve gereksinimlerine göre, farklı kapasitelerde üretim imkanına sahiptir
Frenli ve cebri fan soğutmalı motor
Kaynak Ark Grubu

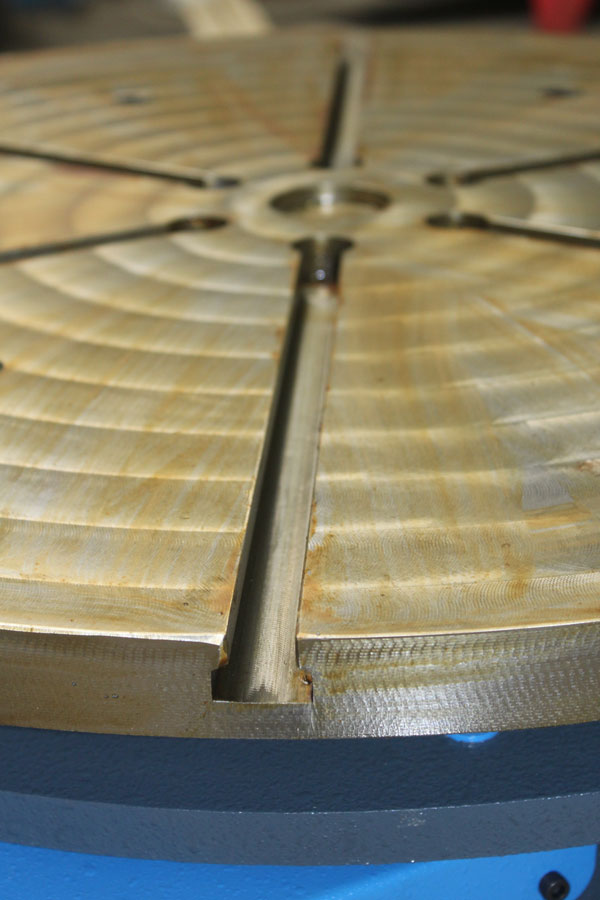

Çalışma tezgahı üzerindeki ” T ” yuvalarını kullanarak iş parçalarının hızlı bir şekilde bağlanmasına izin verin (Opsiyonel)
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.

T-SE

Yuvarlak Çalışma Masası T Tarafı Giriş Yivli Kalın Masa Plakası

OC-T

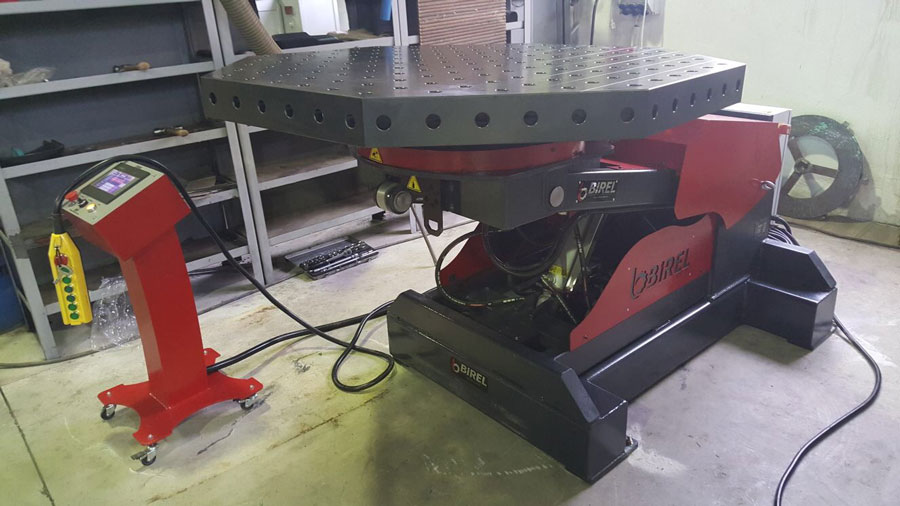

Sekizgen Kaynak Masası

BGR

3 Çeneli Manuel Boru Tutucu

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

SFP

Tek Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

WRC

Kablosuz Uzaktan Kumanda

PLC

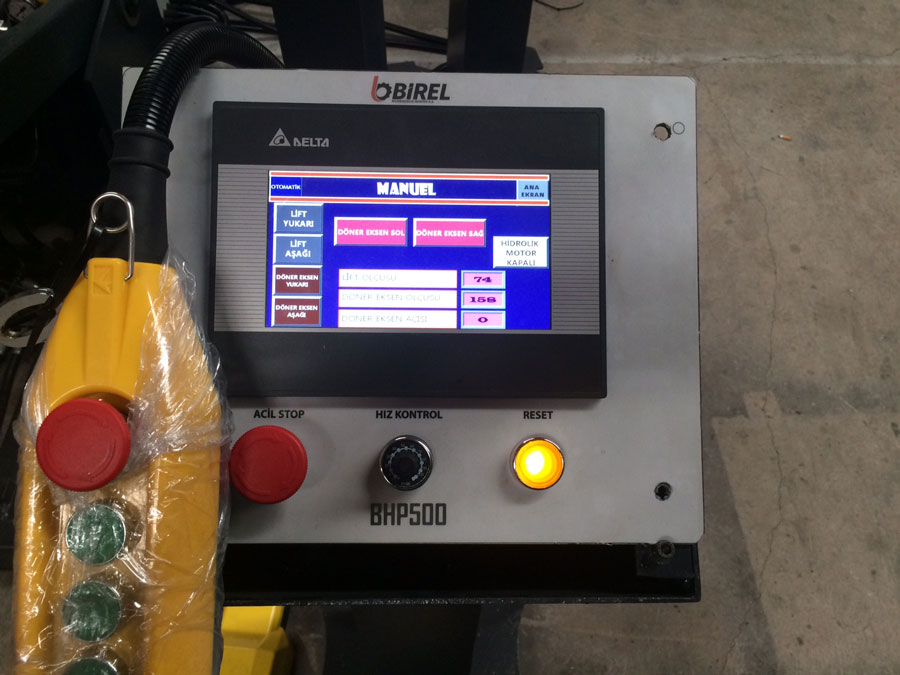

HMI Ekranlı PLC Kontrol Sistemi

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

BHP	Sym	Unit	BHP-050	BHP-075	BHP-1	BHP-1,5	BHP-2	BHP-3,5	BHP-5	BHP-8	BHP-10	BHP-15
Loading Capacity		kg	500	750	1000	1500	2000	3500	5000	8000	10000	15000
Rotation Speed		rpm	0.15 - 1.75	0.15 - 1.5	0.15 - 1.4	0.15 - 1.3	0.15 - 1	0.15 - 1	0.15 - 0.78	0,1 - 0,66	0,1 - 0,5	0,06 - 0,63
Max. Rotational Torque	A	Nm	750	1150	1570	2290	3050	5300	7500	12050	15050	18000
Tilting Angle	Y	deg	120	125	120	120	120	115	110	110	110	125
Tilting Torque		Nm	1350	2200	3300	4500	5600	11050	17300	28680	37050	76850
Max. Welding Current	A	Amp	400	700	700	700	700	700	1000	1000	1000	1000

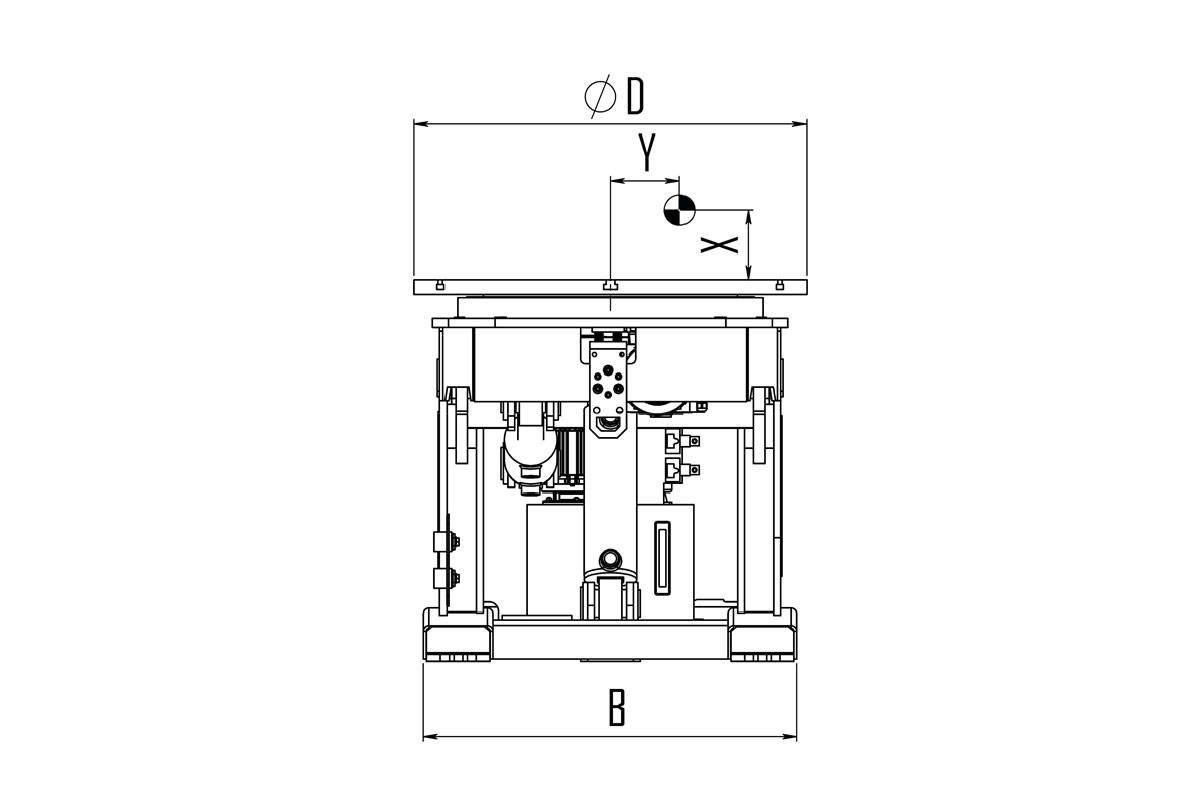

Offfset Distance	X-Y	mm	150-150	150-150	150-150	150-150	150-150	150-150	150-150	150-150	150-150	450-120
Work Plate Diameter	ØD	mm	700	700	850	850	900	1000	1150	1250	1350	1450

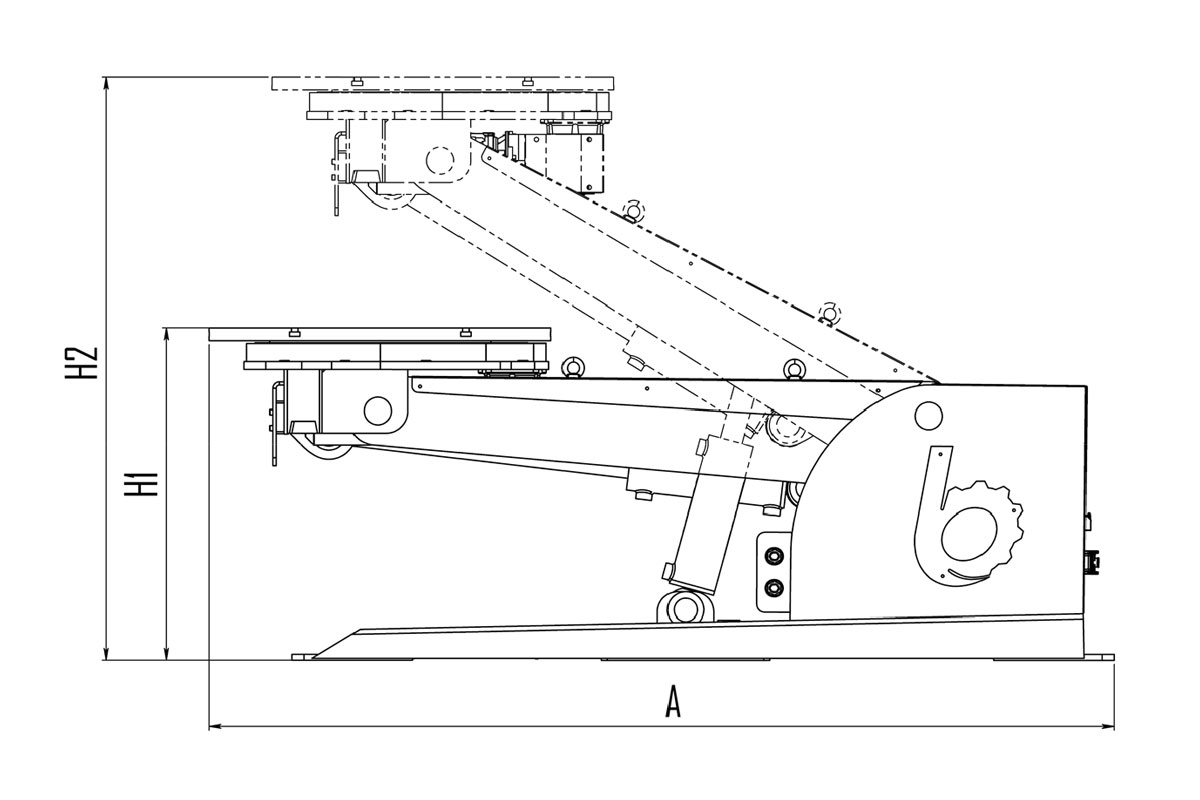

Height (Min-Max.)	H1-H2	mm	710-1200	760-1310	800-1340	825-1450	910-1545	960-1575	1000-1600	1050-1645	1160-1830	1300-2230
Length	A	mm	1900	1960	2240	2255	2375	2575	2900	3100	3200	3330
Width	B	mm	650	660	780	810	880	960	1130	1300	1460	1820
Motor Power of Table		kW	0,25	0,37	0,37	0,55	0,55	0,75	1,1	1,5	1,5	2,2
Motor Power of Hydraulic Unit		kW	0,75	1,1	1,1	1,5	1,5	2,2	2,2	3	5,5	5,5
Weight		kg	585	650	880	1300	1420	1650	2720	3500	4600	6820
