Kaynak Pozisyoneri – Mini BCP 020 D (2AX)

BCP Mini 020 D Mini Konvansiyonel Kaynak Pozisyoneri, çalışma tablasının açısal olarak döndürülmesi ve eğilmesi işlevini sağlamak için en uygun konfigürasyonda tasarlanmıştır.

BCP Mini 020 D Mini Konvansiyonel Kaynak Pozisyoneri, çalışma tablasının açısal olarak döndürülmesi ve eğilmesi işlevini sağlamak için en uygun konfigürasyonda tasarlanmıştır.
Mini-BCP modeli Konvansiyonel Pozisyoner yapısal olarak en iyi koruyucu sisteme sahiptir. Ağır parçalara karşı pozisyoner tesis zeminine sabitlenmelidir.
Mini-BCP modeli Konvansiyonel pozisyoner, herhangi bir geometrik şekli dikkate almadan, boyutlar dahilindeki tüm parçaları konumlandırma ve uygun kaynak kenarı oluşturma kapasitesine sahiptir.
Mini-BCP modeli Konvansiyonel pozisyoner, yapısal olarak Gövde, Motor, Çalışma tablası döndürme ve eğme sistemleri, elektrik panosu ve kablolu uzaktan operatör kontrolünden oluşmaktadır.
Mini-BCP model Konvansiyonel Pozisyoner’in dönme ve eğilme hareketleri dişli aktarma sistemi ile yapılır.
Slot Groove veya T-Grooved çalışma tablası ile iş parçasının hızlı bir şekilde bağlanmasını sağlar.
Mini-BCP Konvansiyonel pozisyoner WorkTable standart olarak T-Yan Giriş yivli olarak tedarik edilir. Opsiyonel olarak, Çalışma Tezgahı T Yivli olarak talep edilirse Kalın Levha da opsiyonel olarak imal edilebilir.

Yuvalı Yuvarlak Çalışma Masası.
Ayarlanabilir çalışma masası dönüş hızı
Elektrik Kabini üzerinde Dönme Hızı Dijital göstergesi
Devirme için mekanik dişli hareketi.
Hareketi sonlandırmak için Limit Anahtarları.
3 m. El Kontrol Üniteli Kumanda Kablosu.
3m. Güç Kablosu
Fan Soğutmalı Motor
Kaynak Ark Grubu
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr + Topraklama)
Bir (1) Yıl Garanti

Birel Makine standart olarak 50 – 100 – 200 kg kapasitelerde Mini-BCP modelleri sunmaktadır.
Özel durumlarda, bu standart kapasitelerin dışında, Birel Makine, müşteri standartlarına ve gereksinimlerine göre, farklı kapasitelerde üretim imkanına sahiptir.
Frenli ve cebri fan soğutmalı motor.
Kaynak Ark Grubu.
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.

T-SE

Yuvarlak Çalışma Masası T Tarafı Giriş Yivli Kalın Masa Plakası

3 Çeneli Manuel Ayna

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

SFP

Tek Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

WRC

Kablosuz Uzaktan Kumanda

PLC

HMI Ekranlı PLC Kontrol Sistemi

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

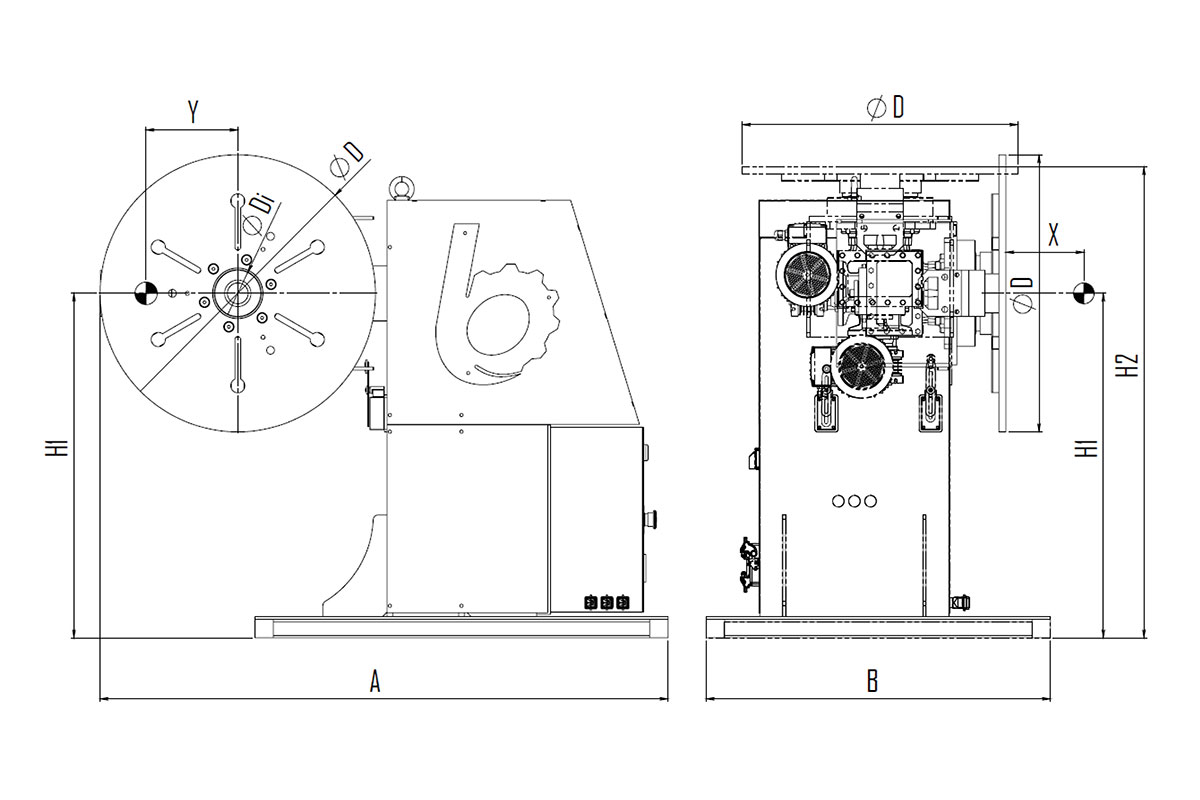

Mini-BCP 020	Sym	Unit	Mini-BCP 020
Loading Capacity		kg	200
Rotation Speed		rpm	0,22-2,2
Max. Rotational Torque		Nm	300
Tilting Angle		deg	90-0-90
Tilting Torque		Nm	685
Max.Welding Current		Amp	400
Offset Distance	X-Y	mm	150 - 150
Work Plate Diameter	ØD	mm	600
Hollow Shaft	ØDi	mm	100
Hollow Shaft Up to Depth		mm	60
Height (Table Vertical)	H1	mm	750
Height (Table Parallel)	H2	mm	1020
Length	A	mm	1240
Width	B	mm	750
Motor Power of Table		kW	0,25
Tilting		kW	0,25
Weight		kg	350
