Konvansiyonel Pozisyoner – BCP (2AX)

BCP model Konvansiyonel Pozisyoner, çalışma tablasının açısal olarak döndürülmesi ve eğilmesi işlevini sağlamak için en uygun konfigürasyonda tasarlanmıştır.

BCP model Konvansiyonel Pozisyoner, çalışma tablasının açısal olarak döndürülmesi ve eğilmesi işlevini sağlamak için en uygun konfigürasyonda tasarlanmıştır.
BCP model Konvansiyonel Pozisyoner yapısal olarak en iyi koruyucu sisteme sahiptir. Ağır parçalara karşı pozisyoner tesis zeminine sabitlenmelidir.
BCP modeli Konvansiyonel pozisyoner, herhangi bir geometrik şekli dikkate almadan, boyutlar dahilindeki tüm parçaları konumlandırma ve uygun kaynak kenarı oluşturma kapasitesine sahiptir.
BCP model Konvansiyonel Pozisyoner, yapısal olarak gövde, motor, çalışma tablası döndürme ve yatırma sistemleri, elektrik panosu ve kablolu uzaktan operatör kontrolünden oluşmaktadır.
BCP model Konvansiyonel Pozisyoner yapısal olarak en iyi koruyucu sisteme sahiptir. Ağır parçalara karşı pozisyoner tesis zeminine sabitlenmelidir.
BCP model Konvansiyonel pozisyonerin dönme ve eğilme hareketleri dişli aktarma sistemi ile yapılır.
Slot Groove veya T-Grooved çalışma tablası ile iş parçasının hızlı bir şekilde bağlanmasını sağlar.
BCP modeli Konvansiyonel pozisyoner WorkTable standart olarak SLOT yivli olarak tedarik edilir. Opsiyonel olarak, Çalışma Tezgahı T Yivli olarak talep edilirse Kalın Levha da opsiyonel olarak imal edilebilir.

Yuvalı Yuvarlak Çalışma Masası.
Ayarlanabilir çalışma masası dönüş hızı.
Elektrik Kabini üzerinde Dönme Hızı Dijital ekranı.
Devirme için mekanik dişli hareketi.
Mekanik Açı Göstergesi.
Eğim dişlisi koruma bantları.
Hareketi sonlandırmak için Limit Anahtarları.
5 mt. El Kontrol Üniteli Kumanda Kablosu.
5 mt. Güç Kablosu.
Fren ve Fan Soğutmalı Motor.
Kaynak Ark Grubu.
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr + Topraklama)
Bir (1) Yıl Garanti

Birel Makine standart olarak 0,25 – 0,50 – 1 – 2 – 3 – 5 – 8 – 10 – 20 ton kapasitelerde BCP modelleri sunmaktadır.
Özel durumlarda, bu standart kapasitelerin dışında, Birel Makine, müşteri standartlarına ve gereksinimlerine göre, farklı kapasitelerde üretim imkanına sahiptir.
Frenli ve cebri fan soğutmalı motor.
Kaynak Ark Grubu
Çalışma tezgahı üzerindeki ” T ” yuvalarını kullanarak iş parçalarının hızlı bir şekilde bağlanmasına izin verin (Opsiyonel)
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.

T-SE

Yuvarlak Çalışma Masası T Tarafı Giriş Yivli Kalın Masa Plakası

3 Çeneli Manuel Ayna

OC-T

Sekizgen Kaynak Masası

BGR

3 Çeneli Manuel Boru Tutucu

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

SFP

Tek Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

WRC

Kablosuz Uzaktan Kumanda

PLC

HMI Ekranlı PLC Kontrol Sistemi

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

BCP	Sym	Unit	BCP-025	BCP-050	BCP-1	BCP-2	BCP-3	BCP-5	BCP-8	BCP-10	BCP-20
Loading Capacity		kg	250	500	1000	2000	3000	5000	8000	10000	20000
Rotation Speed		rpm	0.15 - 1.65	0.15 - 1.75	0.15 - 1.4	0.15 - 1	0.1 - 0.70	0.1 - 0.78	0,1 - 0,66	0,1 - 0,5	0,05 - 0,5
Max. Rotational Torque		Nm	500	750	1570	3050	4500	7500	12050	15050	3500
Tilting Angle		deg	100	100	115	115	115	115	110	110	120
Tilting Torque		Nm	650	1360	2720	5130	8500	15500	25520	31580	108800

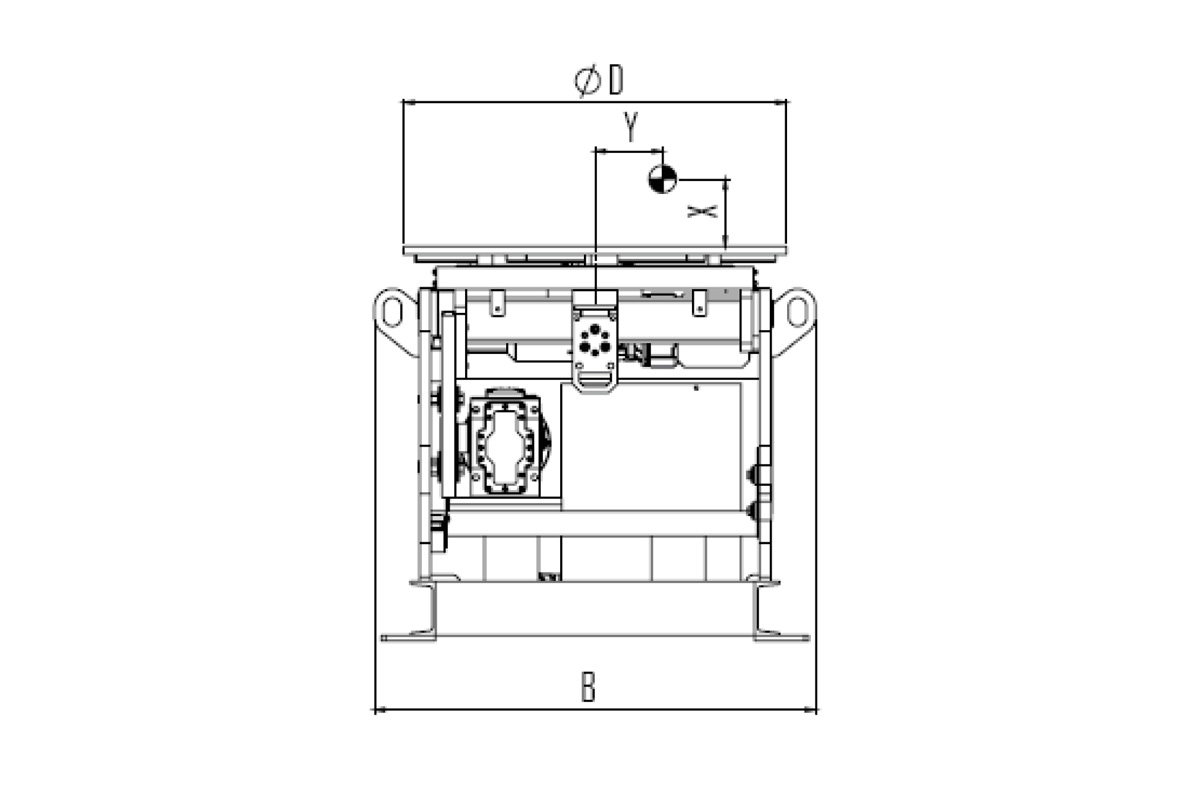

Offset Distance	X-Y	mm	150-150	150-150	150-150	150-150	150-150	150-150	150-150	150-150	400-150
Max. Welding Current	A	Amp	700	700	700	700	700	1000	1000	1000	1000

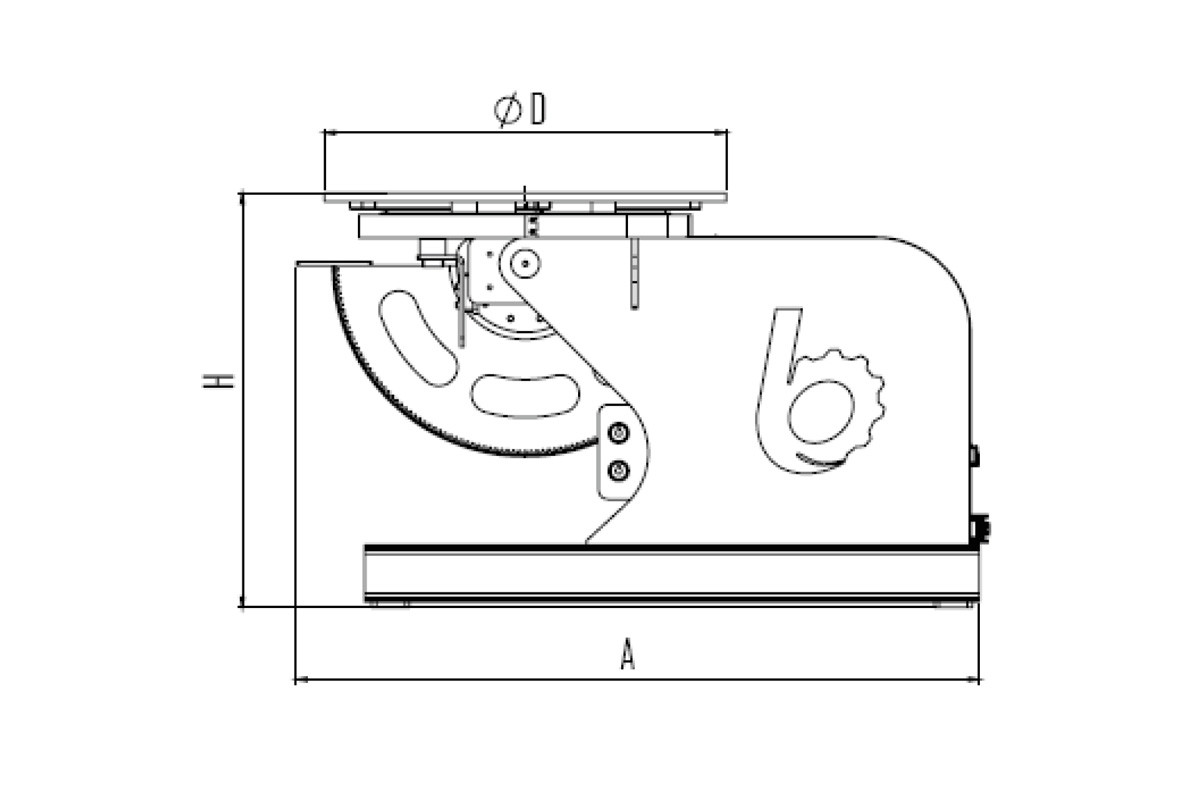

Table Plate Diameter	ØD	mm	600	700	850	900	1000	1250	1500	1650	2150
Height	H	mm	725	765	880	1000	1100	1220	1420	1480	1910
Length	A	mm	1170	1180	1450	1620	1760	2120	2350	2410	3000
Width	B	mm	810	870	980	1150	1350	1725	1750	1790	2450
Motor Power of Table		kW	0,25	0,25	0,37	0,55	0,55	1,1	1,5	1,5	3
Motor power of Tilting		kW	0,25	0,37	0,55	0,75	1,1	2,2	3	4	3 x 2
Weight		kg	320	390	710	1050	1120	1910	2980	3450	9630
