Headstock Tailstock Welding Positioner - BSP-3AX

Salıncak Tipi Şase Kaynak Pozisyoneri- BSP H (3AX)

BSP-H-3AX model 3 eksenli Kafa Kuyruk Stok Pozisyoner, makine ölçüleri dahilinde herhangi bir geometrik şekle bakılmaksızın, tüm iş parçalarına dikkat çekici kaynak kenarları konumlandırabilmek ve üretebilmek için nitelikli ve ideal çözümlerdir. Gerekli herhangi bir pozisyonda 360° derecede kaynak ve aynı şekilde montaj için en üst düzeyde yetenek sağlar.

BSP-H-3AX model 3 eksenli Kafa Kuyruk Stok Pozisyoner, makine ölçüleri dahilinde herhangi bir geometrik şekle bakılmaksızın, tüm iş parçalarına dikkat çekici kaynak kenarları konumlandırabilmek ve üretebilmek için nitelikli ve ideal çözümlerdir. Gerekli herhangi bir pozisyonda 360° derecede kaynak ve aynı şekilde montaj için en üst düzeyde yetenek sağlar.
Asimetri ve yüksek devrilme olasılığı olan iş parçalarının güvenli bir şekilde konumlandırılması için en uygun konfigürasyonda tasarlanmıştır.
Üretim sırasında parça taşıma, parça döndürme vb. vinç operasyonlarını önler, zaman kaybını en aza indirerek operatörün çalışma gücünü daha etkin kullanmasına olanak sağlar ve iş verimliliğini arttırır.
BSP-H-3AX model pozisyoner, sağlam yapısı ve kolay kontrol yeteneği ile operatöre rahat çalışma imkanı sağlar ve kaynak kalitesini artırır.
BSP-H-3AX tipi konumlandırıcıya sahip operatörler, çalışma tezgahının merkez ekseninde İş parçası, belirtilen hızlarda Saat Yönünde (CW) veya Saat Yönünün Tersine (CCW) komut kontrolü üzerinden hassas bir şekilde döndürülebilir.

360 derece çalışma tezgahı dönüş kabiliyeti.
BSP-H-3AX Hidrolik Kaldırma ile Dikey Hareketler.
Ayarlanabilir çalışma masası dönüş hızı.
Elektrik Kabini üzerinde Dönme Hızı Dijital ekranı.
5 mt. Kumanda Kablosu.
5 mt. Güç Kablosu.
Fren ve Fan Soğutmalı Motor.
Kaynak Ark Grubu.
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr+Topraklama).
Bir (1) Yıl Garanti.

Birel Makine standart olarak 7,5 – 10 ton kapasitelerde BSP-H-3AX modelleri sunmaktadır.
Özel durumlarda, bu standart kapasitelerin dışında, Birel Makine, müşteri standartlarına ve gereksinimlerine göre, farklı kapasitelerde üretim imkanına sahiptir.
Kaldırma işlemi hidrolik olarak gerçekleştirilir.
Frenli ve cebri fan soğutmalı motor.
Çalışma masası üzerindeki “T” yuvalarını kullanarak iş parçalarının hızlı bir şekilde bağlanmasına izin verin (İsteğe bağlı).
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.

T-SE

Yuvarlak Çalışma Masası T Tarafı Giriş Yivli Kalın Masa Plakası

3 Çeneli Manuel Ayna

OC-T

Sekizgen Kaynak Masası

BGR

3 Çeneli Manuel Boru Tutucu

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

WRC

Kablosuz Uzaktan Kumanda

EFFA

Kolay Sabitleme Fikstür Aparatı

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

BSP-3AX	Sym	Unit	BSP 7,5H - 3AX	BSP 10H - 3AX
Loading Capacity		kg	7500	10000
Rotation Speed		rpm	0,1 - 0,66	0,1 - 0,50
Tilting Speed		rpm	0,5	0,5
Up & Down Time		sec	80	90
Rotational Torque		Nm	12050	15050
Tilt Torque		Nm	25100	33400

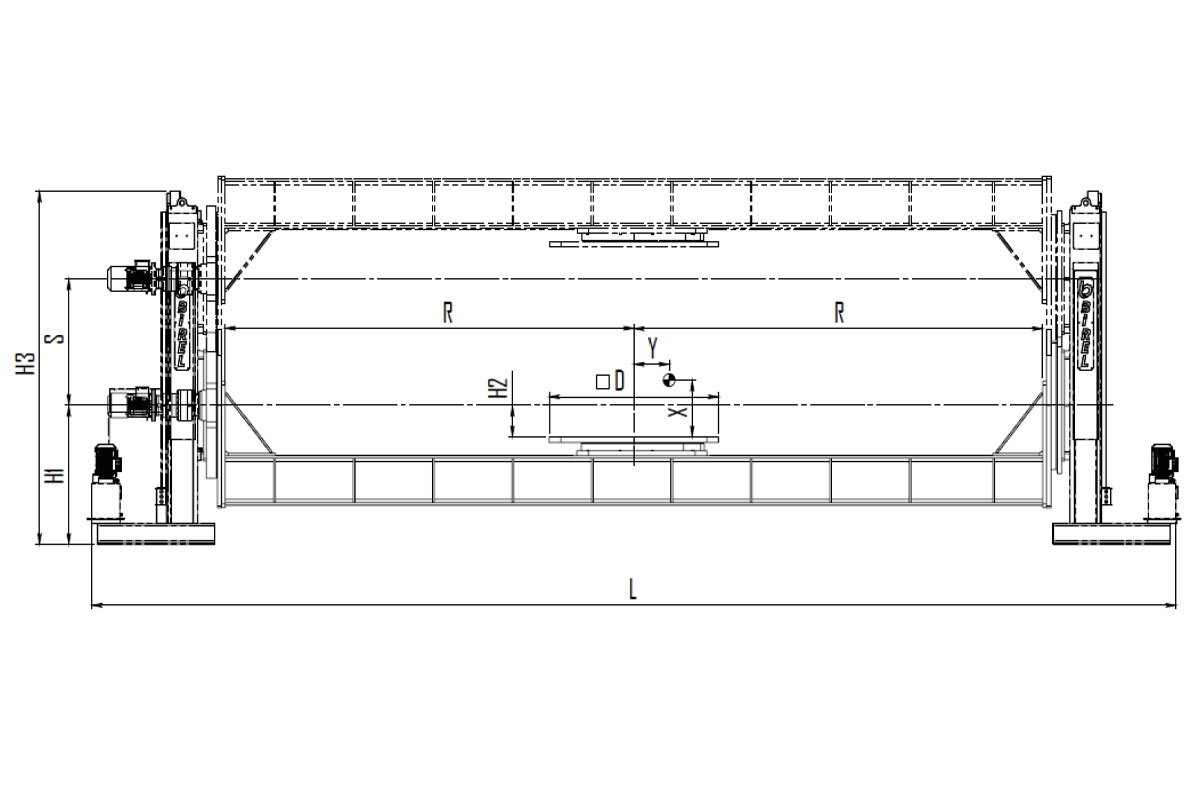

Offset	X-Y	mm	500 - 150	500 - 150
Table Plate Diameter	ØD	mm	1250	1450
Working Radius	R	mm	3400 x 2	3400 x 2
Tilt Center Height	H1	mm	1100	1100
Table-Rottaion Center Difference	H2	mm	250	250
Lifting Stroke	S	mm	1000	1000
Height	H3	mm	2750	2800
Total Length	L	mm	9250	9290

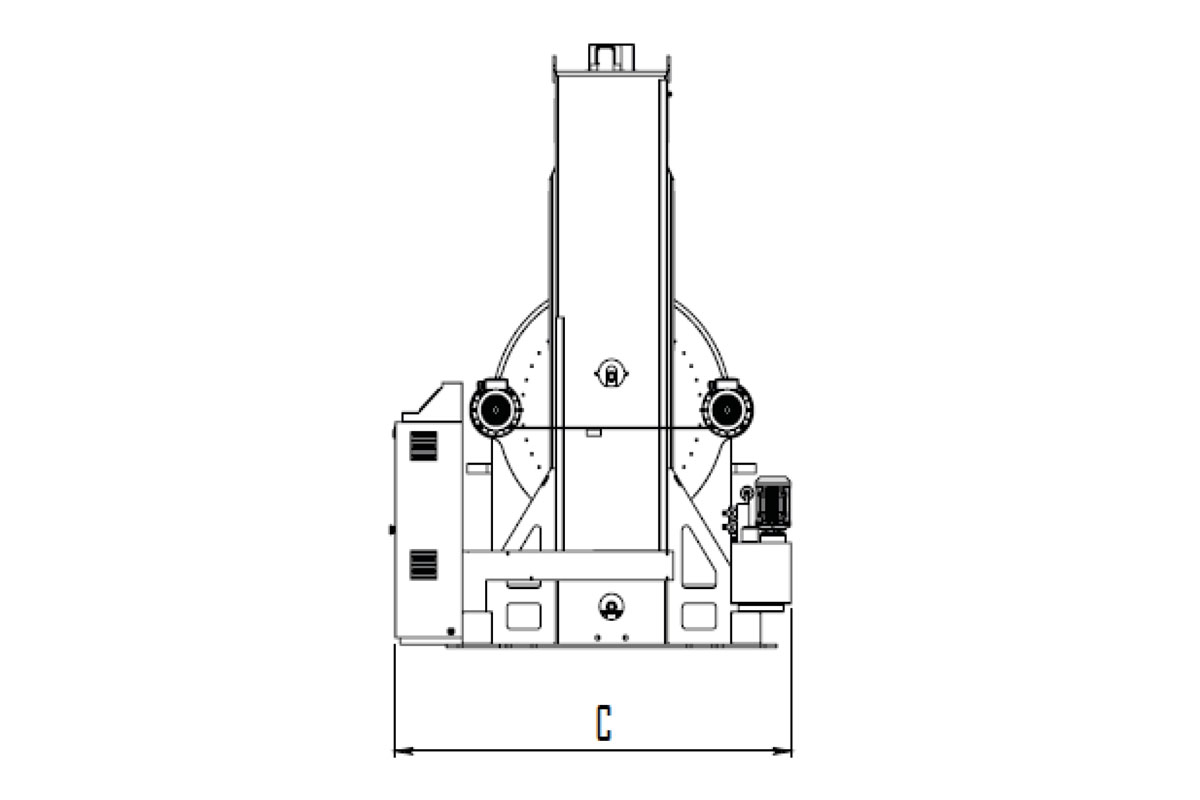

Total Width	C	mm	1850	2000
Motor Power of Table		kW	1,5 x 1	1,5 x 1
Motor Power of Tilting		kW	1,5 x 2	2,2 x 2
Motor Power of Lifting		kW	1,5 x 2	2,2 x 2
Weight		kg	-	-
