Zincirli Şasi Çevirici – BZC

Şase Kaynak Rotatörlerinin amacı düzlemsel kesitli iş parçalarını döndürmek ve konumlandırmaktır. Her iki ünitenin toplam taşıma ve döndürme tonajı modelin kapasitesidir.

Şase Kaynak Rotatörlerinin amacı düzlemsel kesitli iş parçalarını döndürmek ve konumlandırmaktır.
Her iki ünitenin toplam taşıma ve döndürme tonajı modelin kapasitesidir.
Her iki ünite de ayrı ayrı kontrol edilebilir.
Sonsuz bir zincir üzerinde, uygun konumlandırma ile birlikte iş parçasına dönme hareketi sağlayarak, gerekli kaynak kenarı ve montaj düzlemi oluşturulabilir.
Makine üzerine yerleştirilen parçanın yüksekliğini ayarlamak mümkündür. Bu, kaynak sırasında operatöre daha fazla kolaylık sağlar.
Operatörler, zincir üzerine yerleştirilen iş parçasını saat yönünde (CW) veya saat yönünün tersine (CCW) doğru bir şekilde hizalayarak kolayca döndürebilir. İstenilen yüksekliği sağlamak için yukarı-aşağı da hareket ettirilebilirler.
Zincir Döndürücüler seti 2 adet içerir. tahrikli birimler. Uygulama ve ağırlık şartlarına göre ünite sayısı artırılabilir.
Zincirli döndürücü setini oluşturan ünitelerin her ikisi de tahriklidir ve bu iki ünite senkronize veya ayrı ayrı çalıştırılabilir. Böylece iş parçasının açısal yükseklik ayarı etkinleştirilir.
Birel Makine standart olarak 5 ve 10 tonluk zincirli rotatifler üretmektedir, ancak bu tonajlar arasında özel üretim yapılabilmektedir.

Ayarlanabilir çalışma masası dönüş hızı.
Elektrik Kabini üzerinde Dönme Hızı Dijital ekranı.
5 mt. Kumanda Kablosu.
5 mt. Güç Kablosu.
Fren ve Fan Soğutmalı Motor.
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr+Topraklama).
Bir (1) Yıl Garanti (aşınan parçalar garanti kapsamı dışındadır).

Birel Makine standart olarak 5 – 10 ton kapasiteli BZC modelini sunmaktadır.
İş parçası yüklendiğinde zincir kollarının otomatik kapanması.
Birel Zincir Döndürücüler, zincir kollarını açarak kolay yükleme yapılmasını sağlar.
Her iki ünite de Ana Panel (Opsiyonel) kullanılarak aynı anda çalışabilir.
Yukarı ve Aşağı Hareketin Konumlandırılması.
Sağlam zincir dişli yapısı.
Frenli ve cebri fan soğutmalı motor.
Birel Makine, bu standart kapasitelerin dışında, müşteri standartlarına ve gereksinimlerine göre, makine revizyon sürecine karşı teklif sunabilir veya yeni tasarımlara karşı müşteri talebini yerine getirebilir.
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

Ana Panel

WRC

Kablosuz Uzaktan Kumanda

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

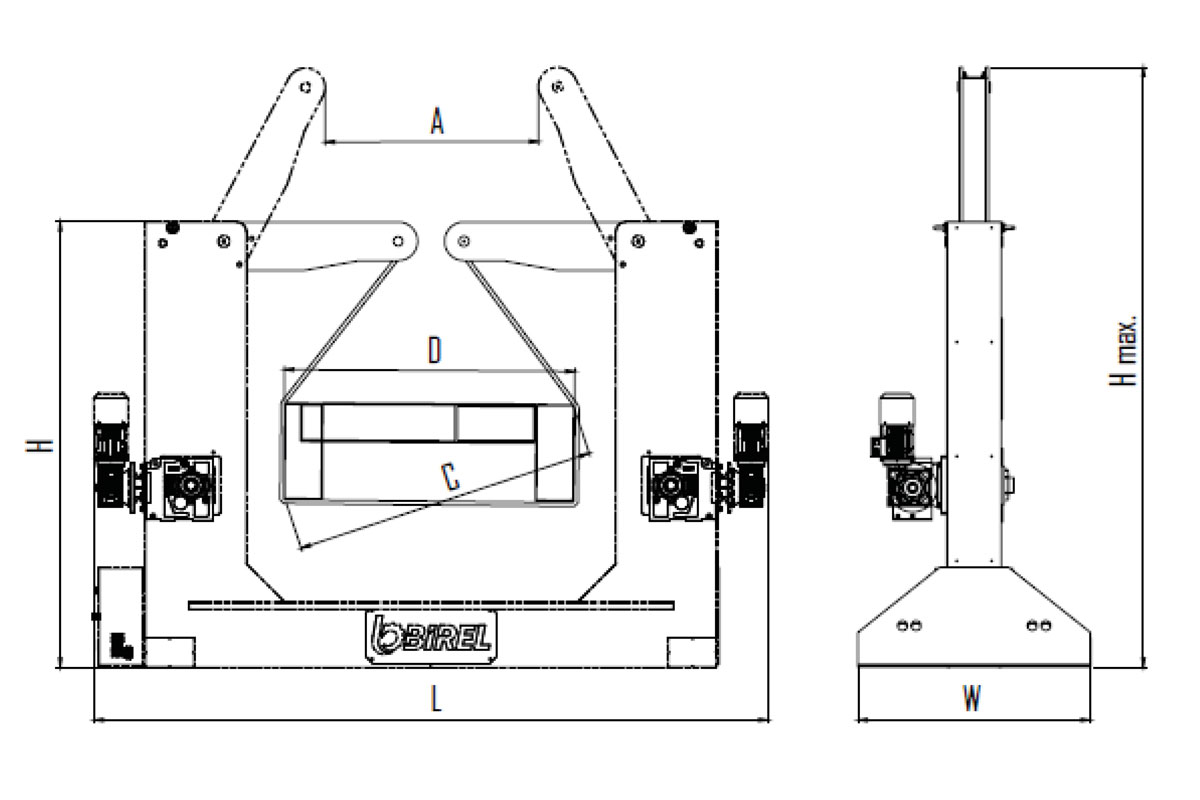

BZC	Sym	Unit	BZC-5	BZC-10
Capacity		ton	5	10
Max. Load (Drive Unit)		t/unit	2,5	5
Max. Load (idler unit)		t/unit	2,5	5
Rotation Speed		rpm	2	4,3
Workpiece Width	D	mm	500	1100
Max.Rotating Diagonal	C	mm	600	1500
Distance between Rolls	A	mm	600	1150
Base Overall Length	L	mm	1910	3500
Base Overall Width	W	mm	800	1200
Height (Legs Down)	H	mm	1300	2300
Height (Legs Upper)	Hmax	mm	1700	3100
Width (Drive Unit)	W1	mm	800	1200
Width (idler Unit)	W2	mm	800	1200
Motor Power		kW	1,1 x 4	1,5 x 4
Weight		kg	1220	3950
